Sistemi di visione in linea – Visione artificiale industriale

Per oltre 40 anni, le soluzioni di visione Laetus hanno consentito la marcatura, la qualità dei prodotti e le ispezioni degli imballaggi in tutto il mondo con oltre 10.000 installazioni.

Sempre più aziende stanno cercando di aumentare l’automazione dei controlli di qualità sulle loro linee di produzione per ridurre al minimo il rischio di spreco, rilavorazione o richiamo del prodotto. I settori farmaceutico, alimentare, delle bevande e molti altri utilizzano sistemi di visione per verificare e/o ispezionare la presenza di marcature sulle proprie linee di produzione.

L’esperienza di Videojet Laetus può aiutarti a porre fine a marcature errate:

  • Miglioramento della qualità di stampa con i pacchetti di soluzioni per l’ispezione di codici a barre e testo,
  • Aumentare la disponibilità attraverso l’automazione e la gestione di dati e dispositivi,
  • Mantenimento di un livello di qualità costante grazie a soluzioni di ispezione su misura.

I nostri sistemi di visione dedicati al controllo delle marcature consentono di porre fine all’incubo di tutte le aziende industriali: smaltimento, doppia lavorazione e ritiri di prodotto. L’ispezione e l’automazione dei dati e la gestione dei dispositivi garantiscono la massima tranquillità.

Abbiamo una vasta gamma di soluzioni e ti supportiamo nella scelta del vostro livello di qualità e automazione.

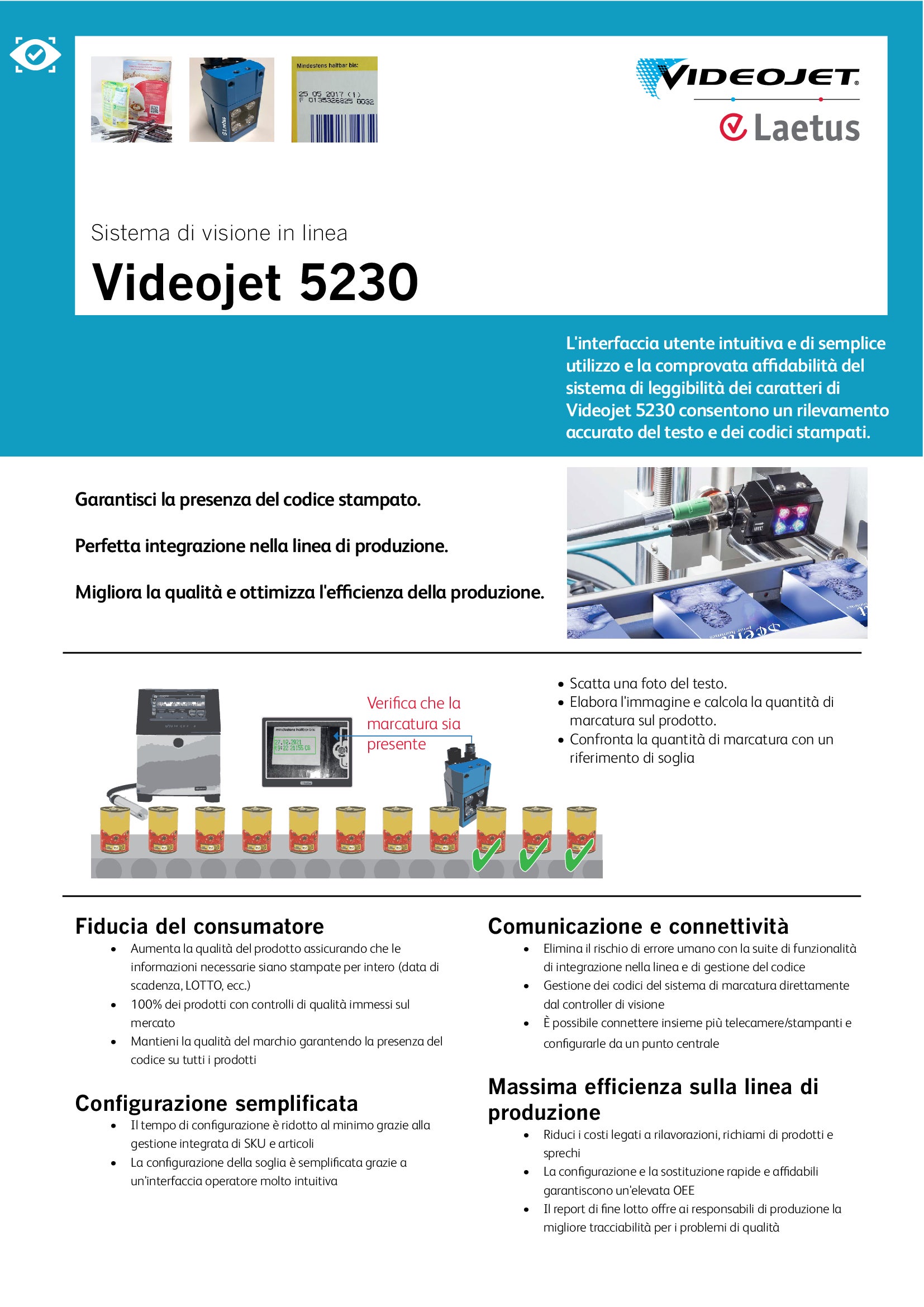

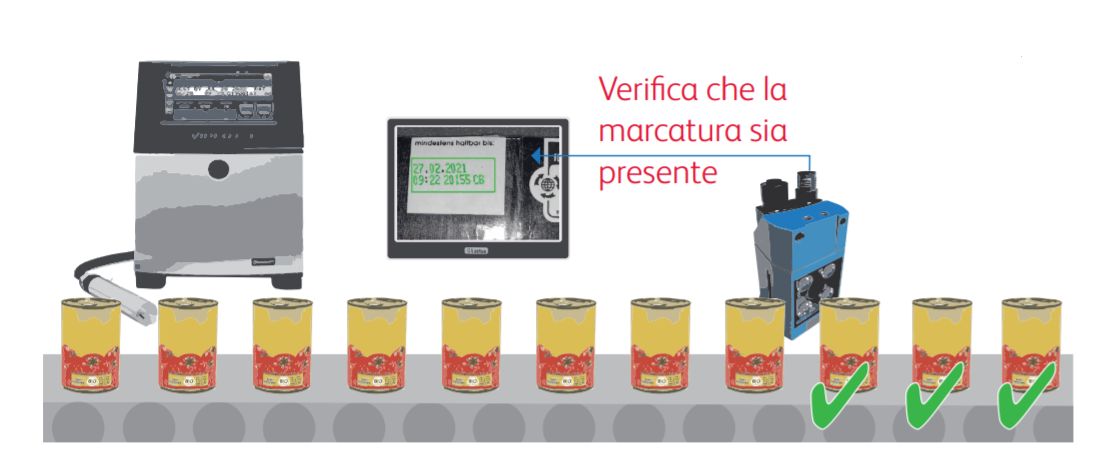

VIDEOJET 5230: Presenza di stampa sul prodotto

Questa soluzione di base permette di vedere se il testo stampato è presente in maniera sufficiente. Ecco i passaggi di questo controllo di marcatura:

  1. La fotocamera scatta un’immagine del testo
  2. Il software determina la quantità di inchiostro presente nell’area
  3. Il software confronta la grandezza misurata con il riferimento (+ tolleranza definita)
  4. A seconda del risultato, il sistema invia il segnale corrispondente.

Questo sistema di visione “Presenza di stampa” ti consente solo di verificare la presenza di testo sul tuo prodotto.

sistemi di visione
VIDEOJET 5240: Leggibilità della marcatura
sensori di visione

Questo sistema di visione lineare aiuta a garantire la leggibilità dei caratteri rilevando con precisione testo e codici stampati. Ecco i vantaggi di questo pacchetto:

  • Garantisce la presenza, la leggibilità e l’accuratezza dei codici stampati.
  • Perfetta integrazione in una linea di produzione.
  • Migliorare la qualità e ottimizzare l’efficienza produttiva.

Ecco i passaggi di questo controllo di marcatura:

  1. La fotocamera scatta un’immagine del testo
  2. Il software cerca di riconoscere ciascuno dei caratteri presenti nella zona
  3. Il software confronta il numero e la quantità di caratteri identificati (tenendo conto della tolleranza definita)
  4. A seconda del risultato, il sistema invia il segnale corrispondente

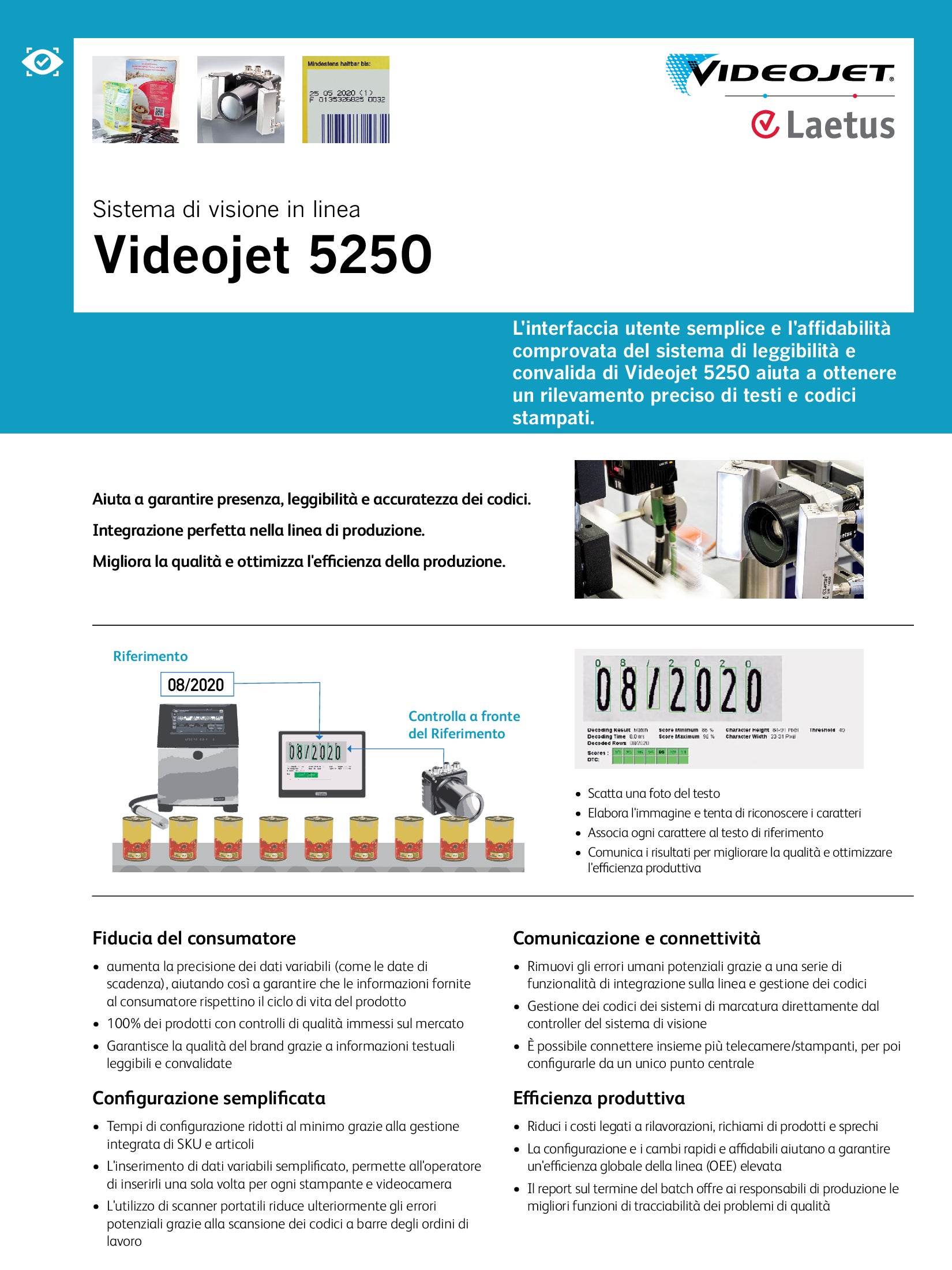

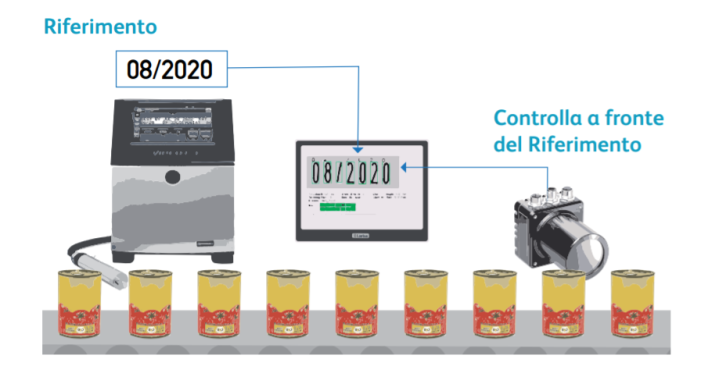

VIDEOJET 5250: Leggibilità dei caratteri e convalida della marcatura

Questa visione artificiale in linea permette di verificare la leggibilità dei caratteri e convalida anche la marcatura garantendo una corrispondenza al 100% con il testo di riferimento. Con questa soluzione la tua linea di produzione è sotto controllo e riduci notevolmente tutti i tipi di errori di marcatura.

visione artificiale

Ecco i vantaggi di questo sistema di visione:

  • Assicura la presenza e la leggibilità dei codici    stampati.
  • Si integra perfettamente nella linea di produzione.
  • Migliora la qualità e ottimizza l’efficienza della produzione.

Ecco i passaggi di questo controllo di marcatura:

  1. La fotocamera scatta un’immagine del testo
  2. Il software cerca di riconoscere ciascuno dei caratteri presenti nella zona
  3. Il software confronta ogni carattere con il testo di riferimento
  4. A seconda del risultato, il sistema invia il segnale corrispondente
sistema di visione in linea
  • Panoramica
  • Videojet 5230
  • Videojet 5240
  • Videojet 5250

Fiducia del consumatore

  • Aumenta l’accuratezza dei dati variabili come le date di scadenza, aiutando così a garantire che le informazioni fornite al consumatore rispettino il ciclo di vita del prodotto
  • 100% dei prodotti con controlli di qualità immessi sul mercato
  • Garantisce la qualità del brand grazie a informazioni testuali leggibili e convalidate
  • Aumenta la precisione dei dati variabili (ad esempio, data di scadenza o indicazione Da consumarsi preferibilmente entro) assicurando che le informazioni fornite al consumatore siano completamente leggibili.
  • Garantisci la qualità del marchio con informazioni di testo costantemente leggibili.
  • Aumenta la qualità del prodotto assicurando che le informazioni necessarie siano stampate per intero (data di scadenza, LOTTO, ecc.)
  • Mantieni la qualità del marchio garantendo la presenza del codice su tutti i prodotti

Configurazione semplificata

  • Il tempo di configurazione è ridotto al minimo grazie alla gestione integrata di SKU e articoli.
  • L’inserimento di dati variabili semplificato, permette all’operatore di inserirli una sola volta per ogni stampante e videocamera
  • L’utilizzo di scanner portatili riduce ulteriormente gli errori potenziali grazie alla scansione dei codici a barre degli ordini di lavoro
  • L’impostazione delle tolleranze di leggibilità è semplificata da un’interfaccia operatore intuitiva.
  • La configurazione della soglia è semplificata grazie a un’interfaccia operatore molto intuitiva

Comunicazione e connettività

  • Elimina il rischio di errore umano con la suite di funzionalità di integrazione nella linea e di gestione del codice.
  • Gestione dei codici del sistema di marcatura direttamente dal controller di visione.
  • È possibile connettere insieme più telecamere/stampanti e configurarle da un punto centrale.

Massima efficienza sulla linea di produzione

  • Riduci i costi causati da rilavorazioni, richiami e scarti.
  • La configurazione e la sostituzione rapide e affidabili garantiscono un’elevata OEE.
  • Il report di fine lotto offre ai responsabili di produzione la migliore tracciabilità per i problemi di qualità.
  • Specifiche
  • Documenti
  • Video
SpecificheVideojet 5230
Interfaccia utente e softwareLaetus NAVIGATOR per MS Windows
LingueInglese, Altre lingue su richiesta
Sistema di visione per l’ispezioneSistema di videocamera intelligente Inspector wt621, 1280 x 1024 Pixel, monocromatica, max. 50 fps, sistema operativo integrato, 1 ingresso trigger,
3 segnali in ingresso per uso futuro, 4 uscite risultato, illuminazione LED integrata rosso/blu, LED classe 1, controllo strobo dell’illuminazione esterna, lente integrata da 9,6 mm con messa a fuoco regolabile via software, distanza di lettura 70…1.500 mm, indicatori ottici (display di stato 5x, barra LED 10x, feedback verde 1), cicalino connettività predisposta per Profinet, EtherNet, EtherCAT, PROFIBUS DP
Applicazione di leggibilità dei caratteriContatore di pixel basato sul contrasto, stile di stampa standard o inverso, livello di accettazione regolabile rispetto alla stampa di riferimento impostata, analisi di stampa configurabile, strumento di monitoraggio della finestra di applicazione.
Capacità di velocità linea di ispezioneDipende dall’applicazione, generalmente fino a 25 Hz
Distanza di lavoro/campo visivoNota: lente da 17,1 mm non disponibile!
Grado di protezione ambientaleTelecamera di ispezione IP65
Opzione: cabinet in acciaio inox IP54 (senza ventola)
Range di temperatura/umiditàDa 0° C a 50° C (da 32° F a 122° F)
Da 0% a 90% RH senza condensa
Specifiche elettriche100-240 VAC a 50/60 Hz, circa 60 W,
alimentatore da 24 V/DV 240 W incluso
Switch Ethernet a 8 porte incluso
Opzioni dei pacchetti di assistenzaCOMMANDER 110S, pannello touch da 10″,
sistema operativo Windows 10 IoT Enterprise,
SSD da 128 GB
Armadio elettrico, acciaio inossidabile, incl. alimentatore da 24 V CC, switch Ethernet a 8 porte, morsettiere per 2 telecamere di ispezione, indicatore e segnale di arresto per guasti
Vidyard Thumbnail
  • Specifiche
  • Documenti
  • Video
SpecificheVideojet 5240
Interfaccia utente e softwareLaetus NAVIGATOR per MS Windows
LingueInglese, Altre lingue su richiesta
Sistema di visione per l’ispezioneSistema di videocamera intelligente Inspector wt621, 1280 x 1024 Pixel, monocromatica, max.
50 fps, sistema operativo integrato, 1 ingresso trigger, 3 segnali in ingresso per uso futuro,
4 uscite risultato, illuminazione LED integrata rosso/blu, LED classe 1, controllo strobo dell’illuminazione esterna, lente integrata da
9,6 mm con messa a fuoco regolabile via software, distanza di lettura 70…1.500 mm, indicatori ottici (display di stato 5x, barra LED 10x,
feedback verde 1), cicalino connettività predisposta per Profinet, EtherNet, EtherCAT, PROFIBUS DP
Applicazione di leggibilità dei caratteriFunzione di leggibilità dei caratteri basata sulla qualità, qualità regolabile e soglia del numero di caratteri. Analisi di stampa configurabile, strumento
di monitoraggio dell’applicazione.
Capacità di velocità linea di ispezioneDipende dall’applicazione, generalmente fino a 15 Hz
Distanza di lavoro/campo visivoNota: lente da 17,1 mm non disponibile!
Grado di protezione ambientaleTelecamera di ispezione IP65
Opzione: cabinet in acciaio inox IP54 (senza ventola)
Range di temperatura/umiditàDa 0° C a 50° C (da 32° F a 122° F)
Da 0% a 90% RH senza condensa
Specifiche elettriche100-240 VAC a 50/60 Hz, circa 60 W,
alimentatore da 24 V/DV 240 W incluso
Switch Ethernet a 8 porte incluso
Opzioni dei pacchetti di assistenzaCOMMANDER 110S, pannello touch da 10″,
sistema operativo Windows 10 IoT Enterprise,
SSD da 128 GB
Armadio elettrico, acciaio inossidabile, incl. alimentatore da 24 V CC, switch Ethernet a 8 porte, morsettiere per 2 telecamere di ispezione, indicatore e segnale di arresto per guasti
Vidyard Thumbnail
  • Specifiche
  • Documenti
  • Video
SpecificheVideojet 5250
Interfaccia utente e softwareLaetus NAVIGATOR per MS Windows Database ARGUS wt10 Server Format, gestione utenti, protocollo batch, audit trail, gestione di più dispositivi.
COMMANDER 110S, pannello Touch Screen da 10″, Windows 10 IoT Enterprise, SSD da 128 GB
Cabinet elettrico, acciaio inossidabile, incluso alimentatore CC da 24 V, switch Ethernet a 8 porte, blocchi terminali per 2 telecamere di ispezione, segnale di arresto e indicatore di guasti
LingueCeco, Cinese semplificato, Finlandese, Francese, Giapponese, Greco, Inglese, Italiano, Olandese, Polacco, Portoghese, Rumeno, Russo, Serbo, Sloveno, Spagnolo, Svedese, Tedesco, Turco, Ungherese. Altre lingue su richiesta
Sistema di ispezioneSistema a telecamera SmartSpect, 1280x 1024 Pixel,
131M (bianco e nero, max. 85 fps) or
131C (bianco e nero max. 35 fps)
Applicazione OCV/OCRLettore OCR basato su font, più AOI, segmentazione automatica di caratteri e righe, max 64 caratteri e 5 righe/AOI, gestore di font per training facilitato di più font, riferimento per caratteri multipli, potente tracciatore IA (a 360° a seconda dell’applicazione),
modalità di lettura di stampa standard e inversa, operazione di corrispondenza stringhe,
modalità caratteri jolly selezionabile
Applicazione di codici a barre (opzionale)Lettura omnidirezionale di codici a barre
stampati in modalità normale o inversa.
Capacità di velocità della linea di ispezioneA seconda dell’applicazione, tipicamente fino a 15 Hz
Opzioni di lenti e illuminazionea) SmartSpect 131M, lente C-Mount da 12 mm,
tubi di protezione, richiede un modulo di illuminazione aggiuntivo
b) SmartSpect 131M, lente C-Mount da 12 mm, modulo barra LED bianco DAL
c) SmartSpect 131M, lente C-Mount da 12 mm, modulo anello LED bianco polarizzato PRL
d) SmartSpect 131C, lente C-Mount da 12 mm, modulo anello LED bianco polarizzato PRL
e) SmartSpect 131M, lente C-Mount da 12 mm, modulo LED bianco diffuso DIL
Per il campo visivo disponibile per la fotocamera, consultare le specifiche dettagliate
Grado di protezione ambientaleFotocamera di ispezione IP67 (con tubo di
protezione lente), la protezione generale
dipende dall’illuminazione selezionata
Range di temperatura/umiditàDa 0°C a 50°C (da 32°F a 122°F)
Da 0% a 90% RH senza condensa
Alimentazione elettrica100-240 VAC a 50/60 Hz Circa 60 W
(24 V CC, alimentatore da 240 W incluso)
Opzioni di packagingPRINTER wt, software di interfaccia al sistema di stampa per il caricamento sincronizzato dei formati, l’inserimento singolo dei dati per stampante e fotocamera, max 7 stringhe dati, il supporto dell’identificatore di applicazioni GS1 COCAM wt880, lettore di codici a barre 1D/2D compatto, risoluzione WVGA, LED rosso/ blu, 60 Hz fps, modalità lettura continua, 1 segnale trigger, 4 segnali uscita LLS wt580, scanner laser su fronte o lato, fino a 1.200 Hz, codice a barre 1D, 1 trigger, 2 segnali uscita

Vidyard Thumbnail
